碳硫氧氮氢分析仪在银粉检测中的重要性

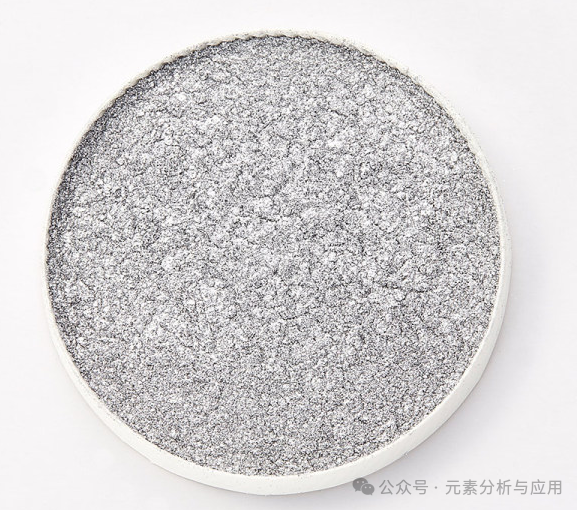

银粉是银的粉末形式，具有白色光泽，是一种面心立方结构的金属。它性柔软，延展性仅次于金，是热和电的优良导体。

化学性质：银粉的化学性质相对稳定，但在潮湿空气中会逐渐氧化生成氧化银（Ag₂O），导致表面变黑。

物理性质：银粉具有良好的导电性、导热性和反射性。它的熔点为961.78℃，密度为10.5g/cm³。

02

分类

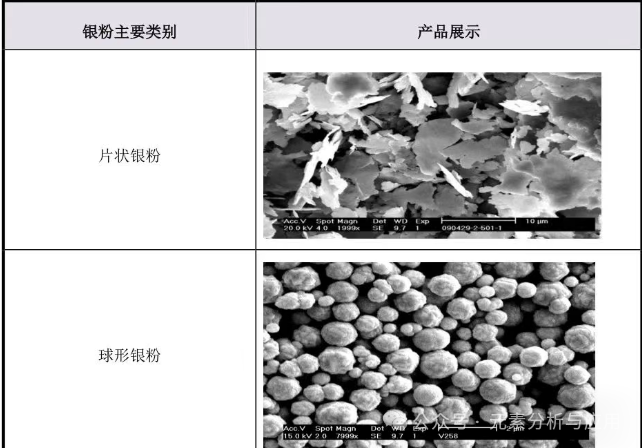

按形貌分类：

球形银粉：颗粒呈球状，具有良好的流动性和分散性，适合用于导电浆料等应用。

片状银粉：颗粒呈片状，具有较高的比表面积和良好的导电性，常用于电子元件的导电涂层。

不规则银粉：颗粒形状不规则，通常用于一些对形貌要求不高的应用。

03

生产工艺与方法

物理法

机械粉碎法：通过机械力将银块粉碎成粉末。这种方法简单，但难以获得细小且均匀的颗粒。

雾化法：将液态银通过高压气体雾化成细小的液滴，再冷却固化成粉末。这种方法可以生产出粒径分布较窄的银粉。

化学法

液相还原法：在溶液中加入还原剂，将银离子还原成银粉。这种方法可以精确控制银粉的粒径和形貌。

沉淀法：通过化学反应使银离子沉淀出来，再经过干燥和研磨得到银粉。

04

银粉的广泛应用

导电浆料：银粉是制造导电浆料的主要原料，广泛用于电子元件的导电连接、半导体封装等。

太阳能电池：银粉制成的银浆用于太阳能电池的电极制作，提高电池的光电转换效率。

汽车涂料：银粉用于汽车涂料，赋予汽车独特的银色外观，同时具有良好的耐候性和抗腐蚀性。

医疗领域：纳米银粉具有抗菌性能，可用于制造医用敷料和医疗器械。

05

生产过程中重要关注的元素

在银粉的生产过程中，碳、硫、氧、氮这四种元素的含量是需要严格关注和控制的：

1.碳（C）含量

影响：碳在银粉中主要以碳化物形式存在。适量的碳可以改善银粉的加工性能，例如在烧结过程中，碳可以作为还原剂，去除金属表面的氧化物，促进烧结体的致密化。然而，过高的碳含量可能导致碳化物的形成，这些碳化物会分布在银基体中，增加材料的脆性，降低其抗氧化性能。

2.硫（S）含量

影响：硫是银粉中的有害杂质之一，主要以硫化物形式存在，如硫化银（Ag₂S）。硫化物会在银基体中形成低熔点的共晶相，导致材料在高温加工过程中出现热脆现象。此外，硫化物还会降低银的耐腐蚀性和抗氧化性能。

3.氧（O）含量

影响：氧是银粉中最常见的杂质之一，主要以氧化物形式存在。氧化银（Ag₂O）的形成会降低银粉的导电性和导热性。在烧结过程中，过高的氧含量会导致烧结体的孔隙率增加，降低材料的致密化程度，从而影响其强度和韧性。

导电性和导热性：银粉中的氧化物会降低其导电性和导热性。

外观和颜色：银粉中的氧化物会导致银粉表面变黑，影响其外观和颜色。

4.氮（N）含量

影响：氮在银粉中主要以氮化物形式存在。适量的氮化物可以提高银的耐磨性和硬度。然而，过高的氮含量可能导致氮化物的形成，这些氮化物会降低银的韧性，使其在加工过程中更容易出现裂纹。

06

检测与控制

在银粉的生产过程中，对这些元素含量的检测和控制是确保材料质量的关键环节。目前，行业内常用的检测方法包括高频红外碳硫分析仪和氧氮氢分析仪。通过这些先进的检测技术，生产企业可以实时监控元素含量的变化，并通过优化生产工艺，将元素含量控制在理想范围内。

综上所述，碳、硫、氧、氮这四种元素的含量虽然在银粉中占比不高，但它们的存在形式和含量水平对银粉的物理、化学和机械性能有着深远的影响。因此，在银粉的生产过程中，严格控制这些元素的含量是确保材料质量的关键。

高频红外碳硫仪工作原理：高频振荡器发生高频震荡，交变的磁场产生磁质损耗，试样产生涡流热效应，在富氧的环境下燃烧，使试样中的碳和硫发生反应生成 CO，CO2和 SO2 并释放出来，由载气送到红外检测系统进行检测。由于这三种气体对红外光有特定波长的吸收，所以在特定红外波长下，吸收值与气体含量浓度间的关系符合朗伯-比尔定律，测定被吸收后的红外光强度，将光信号转化为电信号，就可以得到气体的浓度，通过电脑显示曲线和数值。

氧氮分析仪工作原理：在一定温度下，样品与助熔剂生成低熔点的合金而成为流动的熔体，其中的氧从熔体中扩散出来并与石墨坩埚的碳反应生成 CO和少量CO2，氮生成N2。通过氧化铜炉将CO转化为CO2，由载气(高纯 He)携带经过滤、除尘和除水装置后，氧元素以CO2的形式进入红外检测器进行检测，氮元素以N2的形式进入热导池检测。实验数据及碳硫、氧氮元素释放曲线。

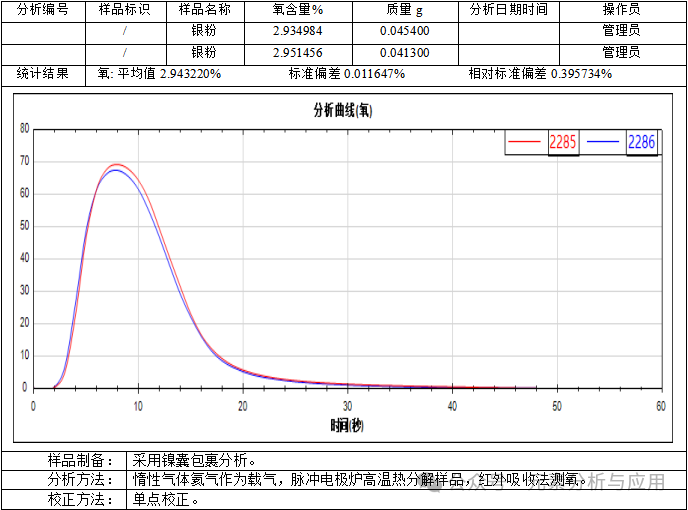

氧含量测试数据：

高频红外碳硫分析仪：陶瓷坩埚（碳硫仪用）若干；电子分析天平（精确到0.0001g）；工业纯氮气（动力气）、氧气（99.5 %）；钨助熔剂和碳硫标样；吸水剂（高氯酸镁）和二氧化碳吸收剂（碱石灰）。

氧氮氢分析仪：石墨坩埚、高氯酸镁、二氧化碳吸收剂、碱石灰等
