收藏 ! | PIM粉末注射成型与其他工艺有什么区别？

发表时间：2025-03-18 12:01

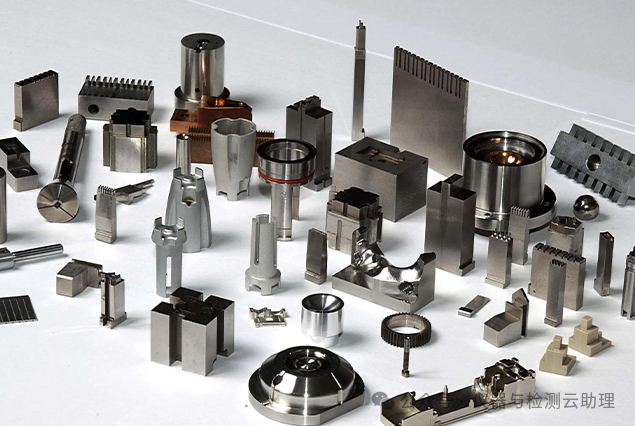

粉末注射成型 (PIM) 包含金属注射成型 (MIM) 和陶瓷注射成型 (CIM)，这是一种从粉末大批量生产造型零部件的高级成型工艺。此工艺使用注射成型技术生产体积小、批量大、复杂程度高的零件，确保实现零件的紧密公差。**应用通常为重量小于 100 克。


在 PIM 中，纯金属或陶瓷粉末混合聚合物粘合材料，构成可由塑料加工设备处理的原料。原料在螺杆式喂料筒内加热，并在高压下以液体形式注入模具型腔，在此处冷却后顶出。然后去除聚合物粘合材料，并烧结零件以形成最终产品。去除聚合物后，脱脂阶段可以对烧结零部件的机械特性产生极大影响。

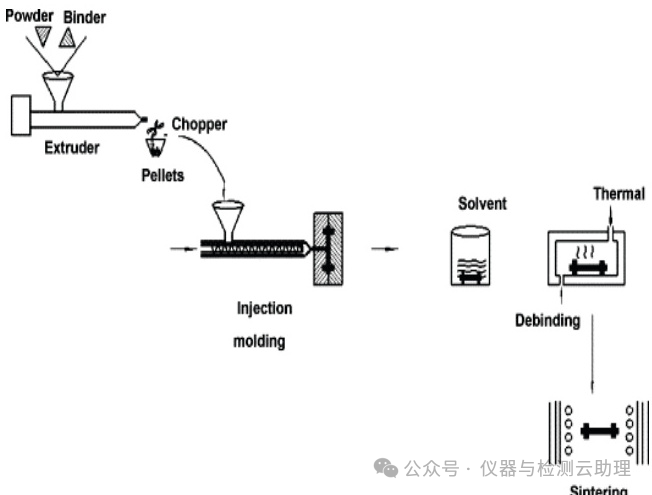

工艺流程

PIM工艺通常包括以下几个主要步骤：

（一）原料制备

原料制备是 PIM 工艺的起点，其质量直接影响最终产品的性能。在这个阶段，将细碎的金属或陶瓷颗粒与热塑性粘合剂按照精确的比例混合，生产出一种称为原料的材料。这种混合物不仅具有所选粉末的特性，还能够满足最终部件的预期用途。例如，在制造不锈钢零部件时，需要精心选择合适的不锈钢粉末和粘合剂，以确保原料的流动性和成型性能。

（二）原料注塑成型

将制备好的原料泵入螺旋进料筒并加热，当压力得到控制时，加热的混合物被倒入模腔中。原料根据模具成型，形成部件的几何形状。当成型材料达到室温时，产生的形状称为“生坯”。这一过程类似于塑料注射成型，但对设备和工艺参数的控制要求更为严格。例如，在注塑成型过程中，需要精确控制注射速度、温度和压力，以确保生坯的尺寸精度和内部质量。

（三）脱脂

脱脂工艺是 PIM 工艺中至关重要的一环，用于去除成型过程中使用的粘合剂。此步骤可以通过热处理或溶剂萃取完成。在热脱脂过程中，将生坯加热至一定温度，使粘合剂分解或转化为蒸汽和气体，并形成多孔结构。而在溶剂脱脂中，则利用特定的溶剂溶解粘合剂。脱脂后的产物称为“棕色部分”，它是最终固化组件的初步产品。例如，在制造高精度的医疗器械零部件时，脱脂过程需要严格控制温度和时间，以避免对生坯造成损伤。


（四）烧结

将脱脂后的坯体加热至高温，使粉末颗粒之间形成固态结合，最终得到致密的零件。烧结过程中，温度和时间的控制至关重要，以确保制品的密度和力学性能。例如，在烧结钛合金零部件时，需要在高真空或保护气氛下进行烧结，以防止氧化和污染，同时精确控制烧结温度和保温时间，以获得高强度和高韧性的产品。

PIM工艺中的元素影响
在PIM过程中，氧、氮、氢这些元素的含量直接影响材料的机械性能和耐腐蚀性，例如，氧含量过高可能会导致材料在高温下氧化，影响其机械性能和耐腐蚀性；氮含量过高可能会导致材料在冷却过程中产生应力集中，影响其机械强度；氢含量过高则可能导致材料在成型过程中产生气孔或裂纹，影响其整体质量。因此，通过检测这些元素的含量，可以确保粉末的化学成分符合要求，从而保证最终产品的质量和性能。而高频红外碳硫分析仪在PIM工艺中用于检测原材料中的碳和硫含量。比如，在金属注射成形（MIM）中，碳含量的波动对不锈钢的烧结密度、抗腐蚀性能和显微组织有很大的影响。因此准确测量这些元素的含量对于确保最终产品的质量至关重要。

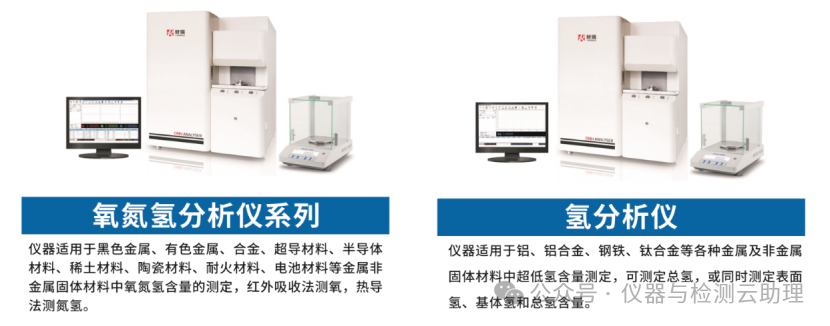

目前使用氧氮氢分析仪和碳硫分析仪测定PIM工艺过程中的氧氮氢元素和碳硫元素的含量是行业内的主流方法。

对该仪器感兴趣可联系18602072636


PIM行业客户使用案例：
仪云科技圆满完成天津百世康科技的碳硫仪和氧氮氢分析仪的安装验收任务

我公司圆满完成华研科技碳硫氧氮氢分析仪的安装验收任务

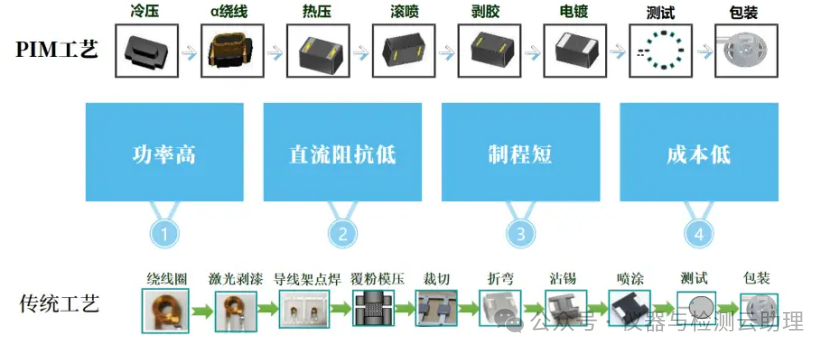

PIM工艺的主要优势：

1. 可成型高度复杂的零件

PIM工艺能够成型高度复杂的几何形状零件，这是传统金属成型工艺（如钣金冲压、粉末成型、锻造和机加工等）难以实现的。PIM可以实现塑料注塑成型所能达成的复杂零件结构，从而有机会将多个零件合并为一个零件，简化产品设计，减少零部件数量，降低装配成本。

2. 材料利用率高

PIM是一种近净成型工艺，成型后的零件形状接近最终产品形态，材料利用率高。这一点对于贵重金属的加工尤其重要，能够显著降低材料浪费和加工成本。

3. 零件微观组织均匀、密度高、性能好

PIM是一种流体成型工艺，粘接剂的存在保障了粉末的均匀排布，从而消除了毛坯微观组织上的不均匀性。烧结后的制品密度可达到材料的理论密度的95%至99%，高致密性使PIM零件的强度、韧性、延展性、导电导热性和磁性能得到显著提高。相比之下，传统粉末成型压制的零件密度最高只能达到理论密度的85%，微观组织不均匀，烧结过程中收缩不均匀，导致制品孔隙度大、致密性差、密度低，严重影响零件的机械性能。

4. 效率高，易于实现大批量和规模化生产

PIM使用注射机成型产品生坯，生产效率大幅度提高，适合大批量生产。同时，注射成型产品的一致性和重复性好，为大批量和规模化工业生产提供了保证。

5. 适用材料范围宽，应用领域广阔

PIM适用于广泛的金属材料，原则上任何可高温烧结的粉末材料均可由PIM工艺制造成零件。这包括低合金钢、不锈钢、工具钢、镍基合金、钨合金、硬质合金、钛合金、磁性材料、Kovar合金、精细陶瓷等。此外，PIM还可以根据用户要求进行材料配方研究，制造任意组合的合金材料，将复合材料成型为零件。

6. 克服传统工艺的限制

PIM工艺克服了多方面的限制，如塑料本身的性能、传统粉末压制的成形能力、机加工的成本、等静压和粉浆浇铸的生产效率，以及铸造在缺陷、表面质量和公差方面的限制。因此，PIM的**应用是注射工艺可以成形，但塑料缺少力学、热学或其他方面性能的场合。这意味着是小的复杂形状的零件，年产量超过5000个。
